煙囪泡沫玻璃板防腐保溫技術要求規范
煙囪泡沫玻璃板防腐施工基本條件下表：
| 序號 | 部位 | 方案簡述 | 備注 |
| 1 | 混凝土煙囪外壁頂口以下15米區域 |
1、表面處理: 表面清洗干凈 2、外筒防腐：為防止濕煙氣下泄造成混凝土的腐蝕，此區域需做防腐處理 |
該區段總面積約420m2。以實際為準 |
| 2 | 煙囪內襯輕質隔熱耐酸混凝土砌塊及全防水水玻璃珍珠巖板（憎水性）隔熱層拆除、 |
1、對原煙囪內襯輕質隔熱耐酸混凝土砌塊進行拆除（包含清理拉運至距現場約5公里遠處） 2、對全防水水玻璃珍珠巖板隔熱層進行拆除（包含清理拉運至距現場約5公里遠處） |
1、費用單列，工程量共計2170 m³。 |
| 3 | 煙囪基底修補后進行防腐施工 |
1、對原有基體表面進行修補平整 2、在修補完整后的基體表面及牛腿、接縫等所有部位采用全套進口防腐系統，包括（封閉底涂+膠黏劑+發泡玻璃磚）防腐系統 |
該區段總面積約7500m2。 |
| 4 | 煙囪雨冷凝液收集系統安裝 |
1、 煙囪內冷凝液收集裝置設計、制造、 安裝； 2、煙道內冷凝液收集裝置設計、制造、安裝。 3、冷凝液排液系統設計、制造、安裝 |
|
各部分具體規范要求如下:
4.3.1表面清理及處理
由于煙囪、水平煙道內襯為耐酸陶土磚，投標方需提供內襯表面清理的具體方法，對內襯損壞部分進行修復（內襯損壞情況由投標方自行估算），保證防腐材料同基體的牢固粘附。要求清理后測繪出煙囪內壁腐蝕狀況圖及缺陷修正方案，交付招標方查驗。
各投標單位須在投標文件中具體列明表面清理、平整度處理步驟方法和需用的時間。
4.3.2 用于煙囪泡沫玻璃板內筒內襯防腐材料的主要性能應滿足以下要求：
（1）耐酸腐蝕：能夠長期抗酸，能夠抵抗各種濃縮酸的腐蝕，對于酸性氣體及結露完全不滲透；
（2）耐高溫：可以在持續承受45~175℃及以下溫度時正常工作，同時也應在短時間能夠承受180~200℃高溫時正常工作，可以適應溫度的大范圍變化；
（3）耐酸耐熱指標：適用于脫硫工況（濕煙氣約45℃）和非脫硫工況（干煙氣約175℃）交替及混合運行的條件，投標方在投標時應提供試驗檢測數據；
（4）牢固性：膠粘劑嚴格保證防腐材料與煙囪內壁之間及防腐材料之間的牢固粘結。
（5）低熱膨脹系數：由于空氣預熱失靈等情況造成的溫度突變時，所有內襯材料均應保證不會受到損傷而保持正常工作。
（6）抗煙氣沖刷：在煙氣高流速區，應有防磨涂層以防止防腐材料被磨損等有效措施。
（7）使用壽命：磚內筒防腐改造竣工驗收后防腐內襯服務壽命不小于30年，質量保修期為2年。
4.3.3 防腐材料應能滿足煙囪在提供的煙氣條件下具有可靠的防腐性能，并應考慮腐蝕液的富集情況。
4.3.4 防腐材料應與內筒有良好的粘結和覆蓋作用，粘結劑應具有高抗酸性和耐老化、耐高溫性能并長期保持柔韌性（彈性）。
4.3.5 投標方應系統說明原材料的化學成分、各項性能指標、制造的工藝過程、特點和檢驗要求、對襯里基材的要求、襯里的現場施工工藝過程和檢驗要求，其中檢驗方法和指標要具體說明。并提供所有材料的出廠合格證及檢驗證明資料。
4.3.6 設計、安裝增加煙囪、水平煙道底部凝結液排放口，要求配置沖洗水系統防止石膏堵塞排水管道，另外水平煙道及積灰平臺應預留有坡度，確保排水口在水平煙道及積灰平臺的最低點，防止積水。要求每側煙道底部需加設凝結液排放口。各投標單位可對防腐方案進一步細化和完善。
4.3.7 設計、施工積灰平臺與筒身內壁酸液防漏。
4.3.8 設計、施工煙囪與水平煙道接合處酸液滲漏。
4.3.9 設計、施工煙囪頂部壓頂防止酸液外溢設施。煙囪頂部采用封閉底涂、底涂干燥后涂刷膠粘劑，粘結劑表面上再涂敷玻璃鋼材料，采用環氧乙烯基樹脂和200g/m2無堿玻璃纖維布，制作不低于2mm厚。
4.3.10 設計、施工凈煙道與水平混凝土煙道接口酸液滲漏。
4.3.11 煙囪內部環形鋼結構爬梯、平臺、外筒與內筒之間的環梁、斜支撐，及外筒內壁、內筒外部容易腐蝕部位采用環氧類油漆進行防腐，煙道及煙囪接合面外側密封處理。
4.3.12 避雷針檢查，并更換為不銹鋼316L材質，接點及其它采用防腐處理，防腐材料采用抗暴曬材料。。
4.3.13內襯泡沫玻璃板與其他煙道的接口部位：要求使用合金鋼板制作L形擋板，新粘襯的進口脫粘劑+進口泡沫玻璃板的端部需伸入L形擋中，使其端部得到有效的保護。
4.4煙囪防腐的要求
4.4.1總體要求
4.4.1.1投標方提供的防腐方案應符合國家的安全、消防、環保等國家強制的法律法規。
4.4.1.2投標方提供的防腐方案應保證性能可靠、技術成熟且具有切實可行的安全施工、檢查、修補的工藝及方法。
4.4.1.3防腐材料應能滿足煙囪在脫硫、非脫硫工況及混合煙氣條件下具有可靠的防腐性能，并應考慮腐蝕液的富集情況。
4.4.1.4膠粘材料應與清理后的內襯有良好的粘結和覆蓋作用，粘結劑具有高抗酸性和耐老化、耐高溫性能并長期保持柔韌性（彈性），特別注意接縫處的施工工藝。
4.4.1.5投標方應遵守招標方的工程總體進度計劃，并在得到進入現場的通知后，在現場開始實質性工作，并服從招標方的整體調度安排。
4.4.1.6投標方采取足夠的措施避免其工作現場出現安全隱患和事故，并對出現的這類安全責任負責，并且承擔全部的損失及賠償。
4.4.1.7所有需要防腐的煙囪內襯表面處理必須滿足《電力安裝和土建施工驗收規范》及國家相關的規范、標準等要求。
4.4.1.8對煙囪內襯運行積灰進行清理，并對積灰嚴重的地方采用人工機械清理，做到表面無積灰、油污。
4.4.1.9投標方在煙囪內襯基層預處理時必須保證基層堅固密實，不應有起砂、起殼等現象，對損壞部分應進行修補。基體處理完畢后，交付招標方查驗。各投標單位須在投標文件中具體列明表面清理、平整度處理步驟方法和需用的時間、材料等。
4.4.1.10煙囪內襯表面應該干燥，在20mm深度內的含水率小于6%。
4.4.1.11投標方需提供工作平臺以及起吊設施，其中施工設施必須備足余量，以保證按照工期完成。施工工作平臺上須安裝清晰度足夠的全景式工業攝像裝置（東南西北四個角按照高清攝像裝置），以便于招標方施工過程中進行質量監督及竣工驗收需要。
4.4.1.12投標方負責以上起吊設施的安裝、拆卸、施工所需工藝及安全措施的實施等滿足防腐工程要求的所有施工項目。投標方負責現場文明施工管理工作，施工的廢棄物以及積灰必須按時清理出電廠。
4.4.2煙囪防腐的材料要求
4.4.2.1進口封閉底涂
底涂材料要求與混凝土基底具有良好的滲透性和粘結性，并耐高溫、耐腐蝕、耐老化。
5.21.19底漆要求涂敷飽滿，同基底的粘結強度大于基體強度。要求投標文件中標明底涂的主要成分和主要性能參數，并提供同類底涂在混凝土煙囪內壁的施工業績。
4.4.2.2 進口膠性粘結劑
用于粘結發泡玻璃磚的進口粘結劑厚度、縫隙寬度約3.0mm；
要求本工程的粘結劑需要良好的彈性，具有高抗酸、抗滲透性和耐老化、耐高溫性能；
需要在標書中明確主要成分以及在同類工程中的業績。
在煙囪長期運行的160℃工作溫度環境下其膨脹可逆并能夠保持良好的彈性；能夠適應濕干交替、高低溫變化；產品固化后具有一定的韌性和強度并保持優異的伸展性,在較寬的范圍內長期保持穩定。膠黏劑的抗老化性能能夠滿足防腐結構壽命大于25年使用要求。請提供本工程采用膠粘劑性能指標，其相關指標應滿足下表中的規定：
| 性能 | 指標 | 標準 |
| 化學成份 | 聚氨酯瀝青 | - |
| 顏色和外觀 | 黑色 彈性橡膠狀 | - |
| 拉伸強度 | 145 psi (1.0 MPa) | ASTM D412 |
| 抗壓 | 60 psi (0.41 MPa) | ASTM C273 |
| 伸長率 | > 100% | ASTM D412 |
| 剪切強度（碳鋼面） | 78 psi (0.53 MPa) | ASTMC273 |
| 粘結強度（碳鋼面） | 135 psi (0.93 MPa) | ASTM D4541 |
|
閃點 （組份A 閉杯） （組份B 開杯） |
38ºC 213ºC |
ASTM D93 |
| 混合比 A:B | 重量比62：1 | - |
| 操作時間（21"C) | 55 分鐘 | - |

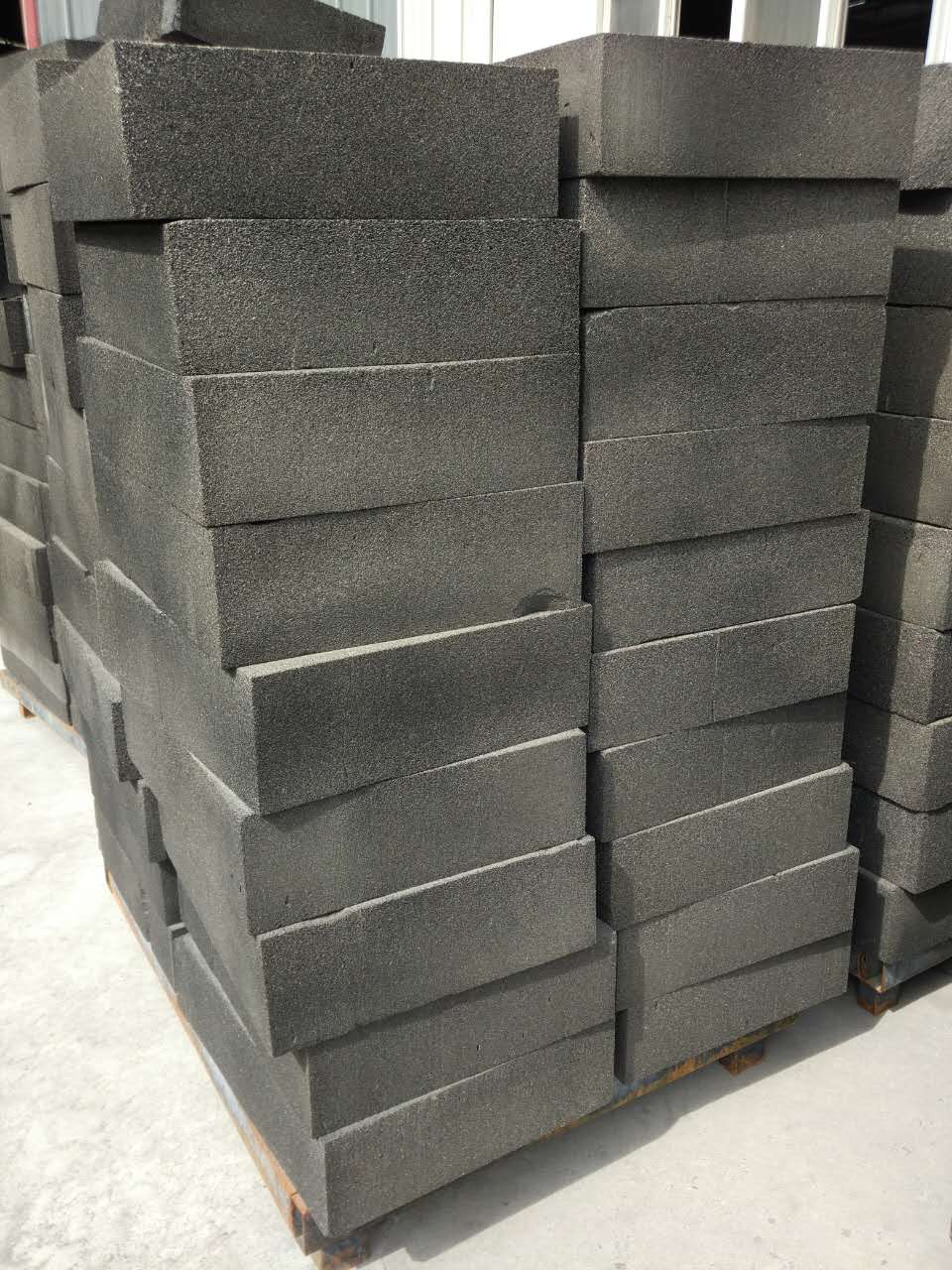

4.4.2.3防腐內襯材料為進口泡沫玻璃板：
具有抗酸、耐堿性能，對氣體和凝結水具有不滲透性；
具有容重低、強度高、線性熱脹系數小、導熱系數小、不吸水、不透氣、不燃燒、不變形等性能；具備可鋸割和可粘接的性能。
泡沫玻璃板價格以國外為準，其性能穩定且滿足設計規定的使用壽命，供貨方提供產品的厚度不允許出現負公差，其相關性能的具體指標應不低于下表中的規定，并分別提供本工程采用玻璃磚的性能指標。
| 性能 | 指標 |
| 熱傳導性能（ASTM C-117,C-518）24ºC | 0.05W/m.K |
| 密度 （ASTM C-303） | 160 kg/m3 |
| 抗壓力（ASTM C-165,C240） | 1.6MPa |
| 撓曲強度（ASTM C-203，C-240） | 0.7 MPa |
| 線性熱膨脹系數 | 8.8x10-6/ºC |
| 燃燒性 | 不燃 |
| 毛細現象 | 無 |
| 潮氣吸收率（ASTM C-240） | 0.2% 體積（表面浸濕） |
| 水汽滲透率 | 0.0 |
| 最高使用溫度 | 50ºC |
| 貯藏時間 | 無限期 |
| 規格 | 38 mm x 149mm x 226mm |
4.4.2.5 鋼梯防腐對表面全部除銹干凈后，表面涂刷環氧磷酸鋅底漆（或者環氧紅丹防銹漆）2道之后，表面涂刷灰色油漆兩道。
4.4.2.6煙囪頂部：煙囪頂部采用封閉底涂、底涂干燥后涂刷膠粘劑，粘結劑表面上再涂敷玻璃鋼材料，采用環氧乙烯基樹脂和200g/m2無堿玻璃纖維布，制作不低于2mm厚。
4.4.2.7 將原避雷針更換成不銹鋼避雷針，材質為316L，接點及其它采用防腐處理，防腐材料采用抗暴曬材料。
4.4.2.8 內襯泡沫玻璃板與其他煙道的接口部位：要求使用合金鋼板制作L形擋板，新粘襯的進口脫粘劑+進口發泡玻璃磚的端部需伸入L形擋中，使其端部得到有效的保護。
