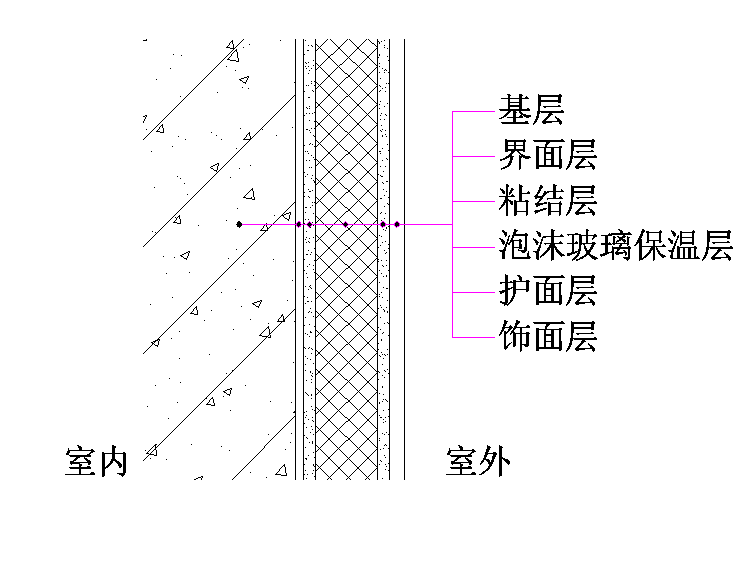

圖1 泡沫玻璃建筑外墻外保溫系統構造
外墻面離室外地坪高度2.0m范圍，墻體轉角及洞口處的護面層中應增設耐堿玻璃纖維網格布一層，耐堿玻璃纖維網格布搭接寬度應≥65mm。洞口四角45°方向應加貼200mm×300mm的斜條耐堿玻璃纖維網格布。見圖2.

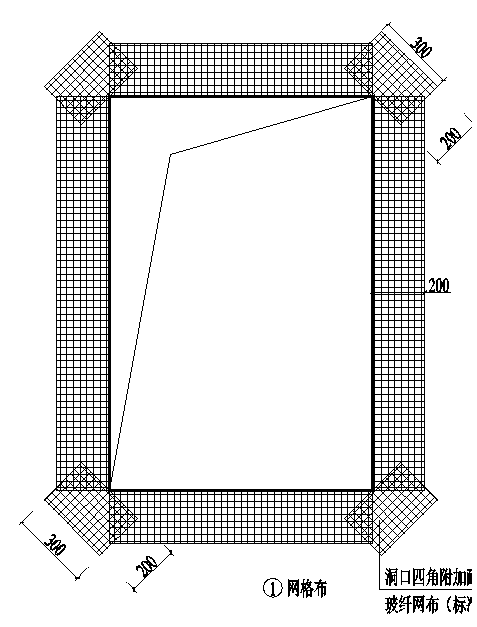

圖2 洞口四角附加耐堿玻纖網布
外墻飾面為干掛石材、玻璃幕墻或金屬板材時，則應進行單項工程設計，并應符合相應標準要求。
泡沫玻璃外墻外保溫構造可和其它有機材料作保溫層的外墻外保溫構造組合。
主要節點構造圖如下

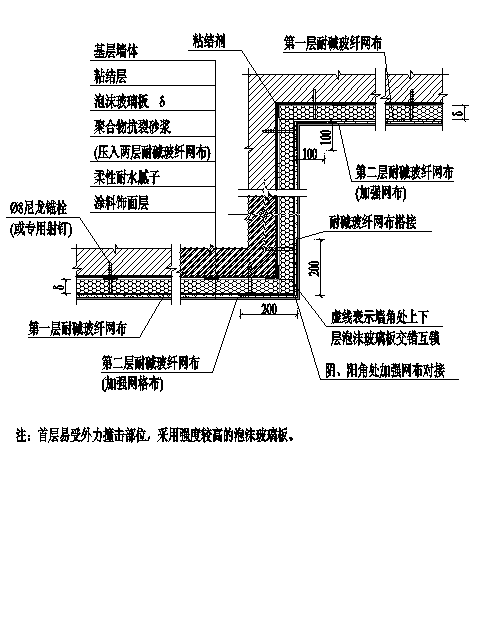

圖3 首層墻體構造及墻角

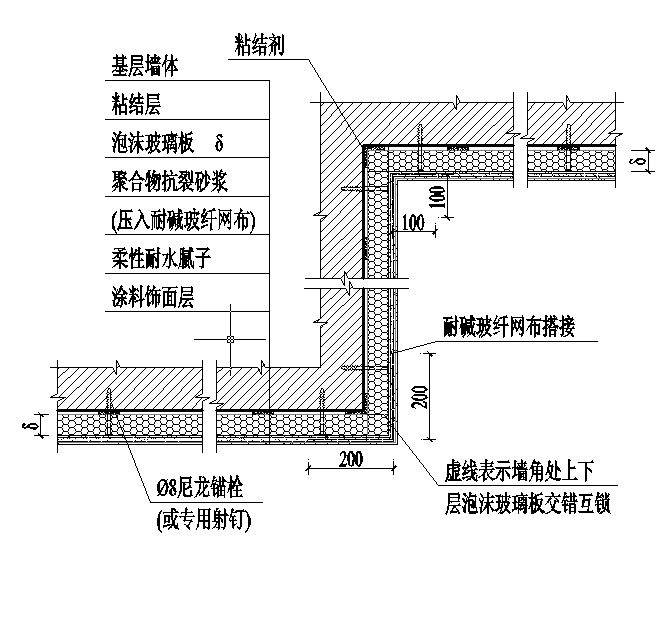

圖4 二層及二層以上墻體構造及墻角

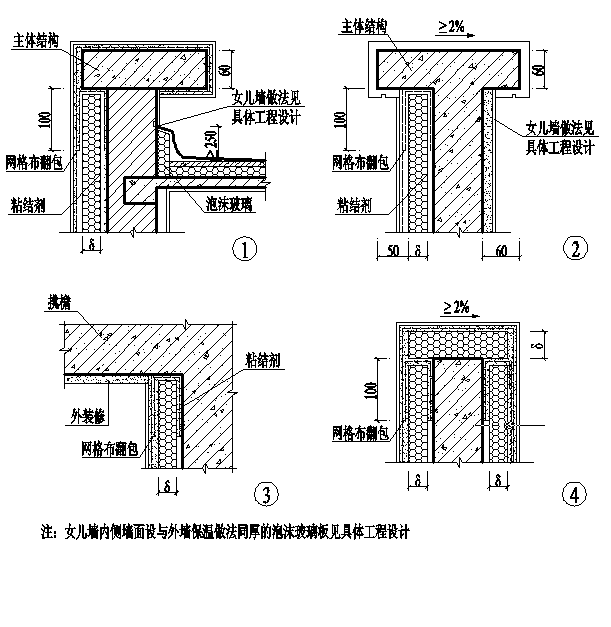

圖5 女兒墻及挑檐

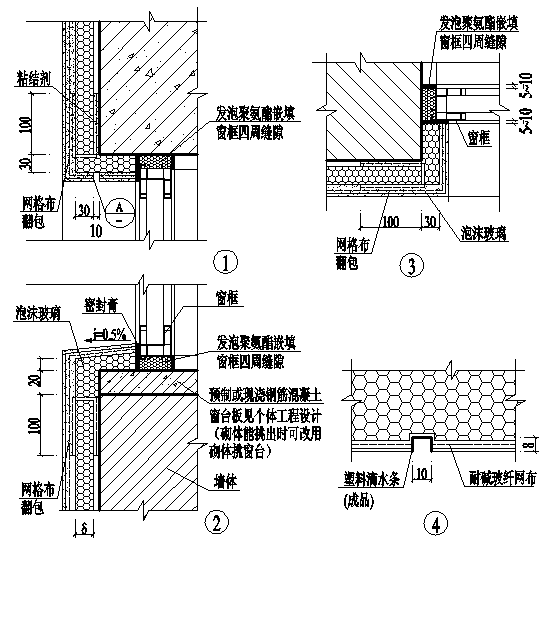

圖6 窗口構造圖
圖7 墻身變形縫（平面）（涂料飾面）
圖8 墻身變形縫（剖面）（涂料飾面）
